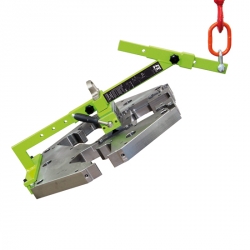

Горизонтально-вертикальные системы FX-HV FLAIG TE

Производитель:

Грузоподъемность 200 - 3000 кг

Горизонтально-вертикальные магнитные системы FX-HV можно адаптировать под любой вид применения благодаря разнообразию настроек. Высота и вылет регулируются фиксаторами. Устройство может быть использовано на 20% грузоподъемности без опоры груза на нижние опорные штыри. Страховочные штыри ориентированы на захват плоских, стоящих вертикально на узкой стороне грузов (что часто требуется на линиях резки).

Устройство позволяет перемещать и лежащие на плоской стороне диски и листы. Для горизонтальной транспортировки предусмотрена проушина в задней части подъемной балки. Стальная конструкция полностью окрашена, стабильный магнит FX обеспечивает максимум безопасности.

Возможно изготовление по индивидуальным размерам.

Производитель:

Модель	Артикул	Диски (мм)	Листы (мм)	Макс. г/п с опорой (кг)	Макс. г/п без опоры (кг)	Габариты (мм)				Вес (кг)
Модель	Артикул	Диски (мм)	Листы (мм)	Макс. г/п с опорой (кг)	Макс. г/п без опоры (кг)	L	B	L1	B1	Вес (кг)
FX-HV 200	1103 0202	250 - 750	2000 х 750	200	40	1000	400	715	390	24
FX-HV 400	1103 0402	400 - 1000	2000 х 1000	400	80	1250	450	795	475	31
FX-HV 800	1103 0802	500 - 1200	2000 х 1250	800	160	1500	500	1040	520	64
FX-HV 2000	1103 2002	500 - 1200	2000 х 1250	2000	400	1800	600	1200	650	272
FX-HV 3000	1103 3002	500 - 1200	2000 х 1250	3000	600	1800	600	1200	650	321
