Грузоподъемность 750 - 3000 кг

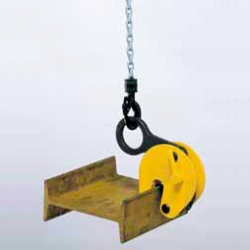

Балочный захват TTR разработан для вертикального перемещения и погрузки-разгрузки балок и профилей.
Подъёмная петля конструктивно располагается по линии центра тяжести балки, чем достигается вертикальное положение фланцев балки.
Предохранительная пружинная защелка-фиксатор надежно фиксирует груз даже до начала подъема.
Запорный рычаг обеспечивает возможность простого открытия и закрытия захвата, а также позволяет зафиксировать захват в открытом состоянии.
Грузоподъемность 750 - 3000 кг
Балочный захват TTR разработан для вертикального перемещения и погрузки-разгрузки балок и профилей.
Подъёмная петля конструктивно располагается по линии центра тяжести балки, чем достигается вертикальное положение фланцев балки.
Предохранительная пружинная защелка-фиксатор надежно фиксирует груз даже до начала подъема.
Запорный рычаг обеспечивает возможность простого открытия и закрытия захвата, а также позволяет зафиксировать захват в открытом состоянии.

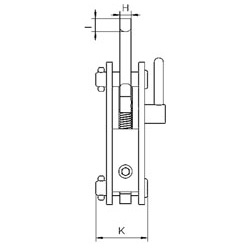

Тип | № EAN 4025092* |
Г/п кг |
Зев мм |
Вес кг |
A мм |
B мм |
C мм |
D мм |
E мм |
F мм |
Ø G мм |
H мм |
I мм |
K мм |
TTR 0,75 | *550499 | 750 | 5 - 16 | 3.1 | 24 | 40 | 132 | 62 | 145 | 118 | 50 | 12 | 12 | 53 |
TTR 1,50 | *550246 | 1500 | 5 - 25 | 6.8 | 33 | 53 | 176 | 76 | 190 | 152 | 70 | 15 | 17 | 69 |
TTR 3,00 | *550550 | 3000 | 5 - 28 | 10.9 | 37 | 56 | 194 | 78 | 208 | 163 | 80 | 20 | 23 | 85 |
