Грузоподъемность 200 - 5000 кг

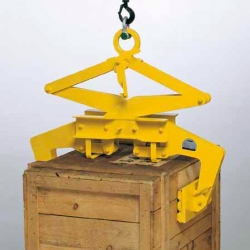

Захваты Tigrip TBG применимы для перемещения грузов с параллельными сторонами, способных выдерживать нажимное усилие колодок захвата, составляющее 2:1 от веса груза.
Серийно колодки оснащены пазами для протекторов и протекторами.
Поверхность поднимаемого материала должна быть свободна от смазки.
Грузоподъемность 200 - 5000 кг
Захваты Tigrip TBG применимы для перемещения грузов с параллельными сторонами, способных выдерживать нажимное усилие колодок захвата, составляющее 2:1 от веса груза.
Серийно колодки оснащены пазами для протекторов и протекторами.
Поверхность поднимаемого материала должна быть свободна от смазки.
Тип | № EAN 4025092* |
Г/п кг |
Зев. Z
мм
|
Вес кг |
A мм |
B min. мм |
B max. мм |
C мм |
D мм |
E мм |
F мм |
G мм |
TBG 0.2/500 | *551489 | 200 | 200 - 500 | 49 | 1040 | 390 | 840 | 275 | 160 | 300 | 35 | 20 |
TBG 0.3/700 | *551816 | 300 | 400 - 700 | 52 | 1040 | 390 | 840 | 275 | 160 | 300 | 35 | 20 |
TBG 0.5/900 | *552288 | 500 | 600 - 900 | 55 | 1120 | 390 | 840 | 275 | 160 | 300 | 35 | 20 |
TBG 1.0/400 | *553612 | 1000 | 100 - 400 | 51 | 1040 | 390 | 840 | 250 | 160 | 300 | 35 | 20 |
TBG 1.0/1100 | *552134 | 1000 | 800 - 1100 | 72 | 1320 | 390 | 840 | 275 | 160 | 300 | 35 | 20 |
TBG 1.5/1300 | *553605 | 1500 | 1000 - 1300 | 128 | 1520 | 390 | 840 | 275 | 160 | 300 | 35 | 20 |
TBG 2.0/500 | *553629 | 2000 | 200 - 500 | 126 | 1100 | 530 | 1120 | 250 | 160 | 350 | 36 | 25 |
TBG 3.0/500 | *553636 | 3000 | 200 - 500 | 160 | 1100 | 530 | 1120 | 250 | 160 | 350 | 42 | 30 |
TBG 4.0/500 | *553643 | 4000 | 200 - 500 | 240 | 1100 | 600 | 1190 | 250 | 160 | 350 | 48 | 35 |
TBG 5.0/500 | *553650 | 5000 | 200 - 500 | 270 | 1100 | 600 | 1190 | 250 | 160 | 350 | 48 | 35 |
