Грузоподъемность 2 - 10 тонн
Крюки CCPH обеспечивают быстрый и эффективный способ для подъема колец, рулонов и других материалов подобной формы.
Вставка на крюк для трубы:
Грузоподъемность 2 - 10 тонн
Крюки CCPH обеспечивают быстрый и эффективный способ для подъема колец, рулонов и других материалов подобной формы.
Вставка на крюк для трубы:
Модель | Артикул |
Предел. допустим. нагрузка
т ** |
Захват
мм
|
Вес
кг
|
Размеры в мм | Размер скобы |
Артикул
CCPHI *
|
|||||
A | B | C | D | E | Ø | |||||||
PH-2 | 2734500 | 2 | 52.3 | 2.70 | 148 | 129 | 52.3 | 25.4 | 31.8 | 42.9 | 5/8 |
2734800
2734809
|
PH-4 | 2734509 | 4 | 71.4 | 4.56 | 192 | 186 | 71.4 | 25.4 | 44.4 | 42.9 | 5/8 | 2734818 |
PH-6 | 2734518 | 6 | 103 | 8.05 | 259 | 256 | 103 | 25.4 | 57.2 | 50.8 | 3/4 | 2734827 |
PH-10 | 2734527 | 10 | 154 | 17.5 | 376 | 383 | 154 | 25.4 | 88.9 | 68.3 | 1.0 | 2734836 |
* См. таблицу CCPHI для определения диапазона.
** Соответственно стандартам EN13155 и ASME B30.20

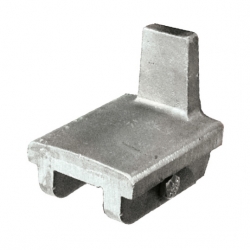

Вставка на крюк для трубы
Модель | Артикул |
ID трубы
мм
|
CCPHI | 2734800 | 76 - 305 |
2734809 | 305 - 457 | |
2734818 | 457 - 762 | |
2734827 | 762 - 1067 | |
2734836 | 1067 - 1329 |
